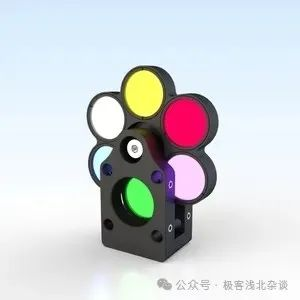

濾光片前分光是早期低速儀器常用的分光方式，在反應杯前入射光路上設置濾光片轉盤，轉盤上設置有不同波動的濾光片，在電機驅動下，濾光片可以進行轉動，當需要特定波長的光時，轉盤就會在電機帶動下將對應濾光片旋轉到入射光路上，使特定波長的光穿過濾光片，再透過反應杯，最終到達檢測器件上，實現對反應物質吸光度的測量。

濾光片前分光結構的光度計主要用于早期低速檢測設備上，因需要通過機械運動來實現分光，耗時長，效率低，所以在后期的高速儀器上已經基本沒有這樣的結構了。

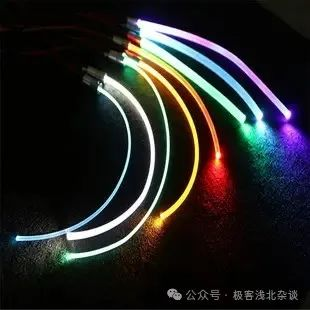

這是一種通過光纖與濾光片配合實現分光的光學系統，在反應杯后的光路上設置有導光光纖束，通過光纖將光導入到對應的采集通道處，每個采集通道在光纖出光口設置有對應波長的濾光片，通過濾光片可實現對全光譜光信號的分光，從而實現對應物質吸光度的測量。

通過光纖后分光的結構減少了機械運動裝置，效率大大提升，而且可以同時實現多波長的同步檢測。但因光路通過光纖的導光會導致光效降低，進而會影響光源燈的使用壽命，所以需要選用導光效率高的光纖。同時，波長的準確度主要依賴于濾光片的濾光效果，在選用濾光片時需要滿足截止深度的要求。

當然通過光纖可以輕松實現對光路徑的改變，對一些安裝空間受限制的場景，利用光纖和濾光片配合的后分光光學系統，具有很大的優勢。

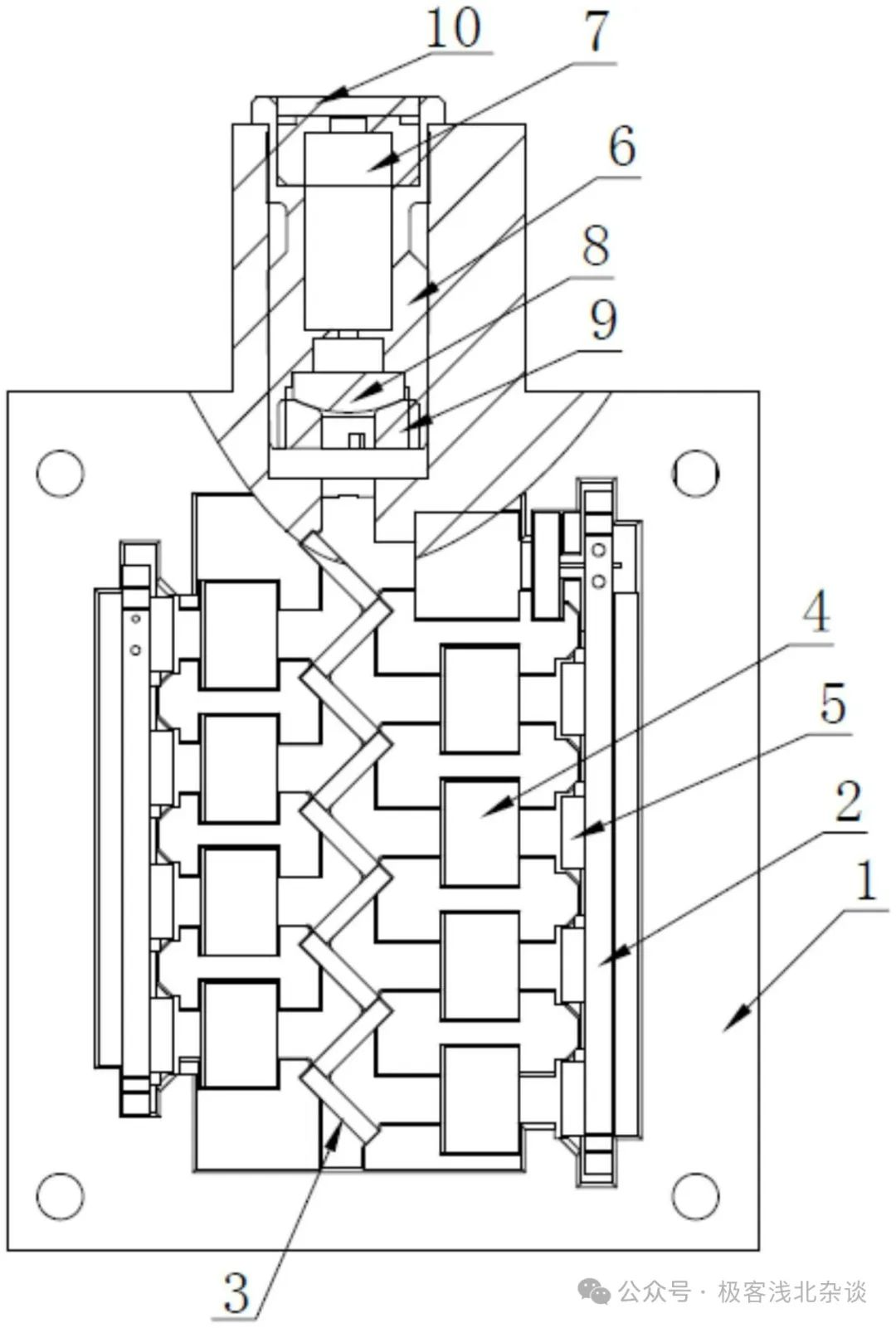

分光片后分光光學系統是一種當前市場應用廣泛的分光光學系統，其原理是利用分光片可對特定波長光進行反射，對其他波長光透射的原理，來實現對特定波長光方向的改變，從而實現可以不依靠光纖來改變光的傳遞路徑也可以實現對特定波長光的吸收。

分光片后分光光學系統光利用效率高，模塊體積小，調試簡單，目前在中低速生化分析儀中應用廣泛。

當然，分光片只是起到改變特定波長光路徑的作用，具體波長的準確性，雜散光的控制主要還是依靠濾光片來實現，所以在設計選型時需要滿足濾光片截止深度和半波寬的需求，從而控制波長準確性和雜散光。

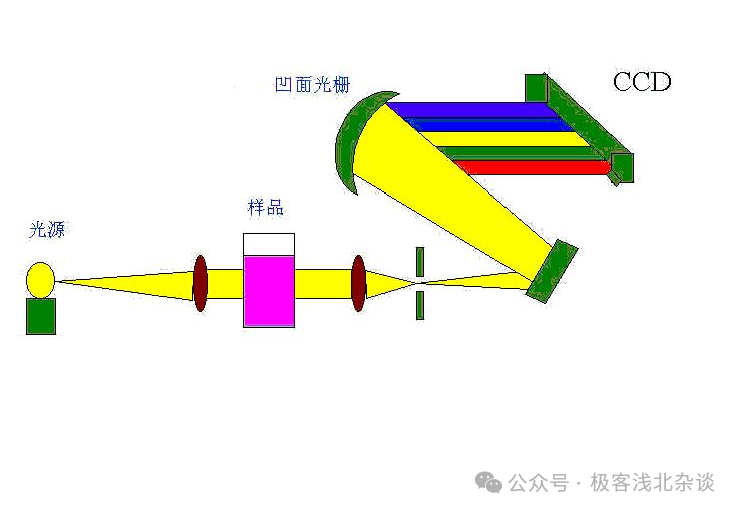

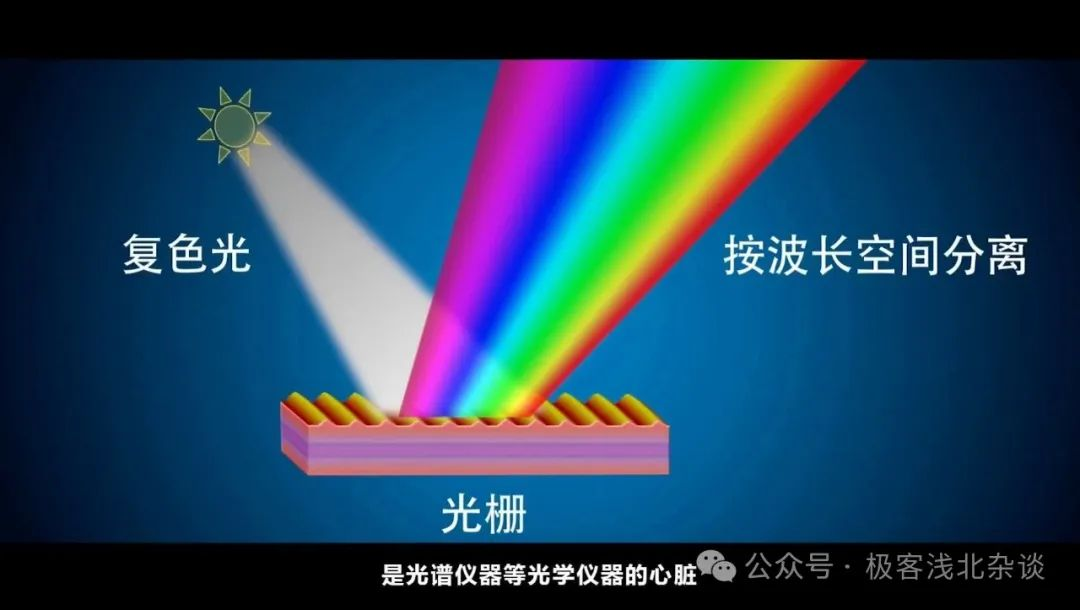

光柵后分光光學系統是目前中高速生化分析儀的主流分光方式，其原理為利用核心光學器件將復合光分開為按一定波長規律依次分布的光譜帶，結構上在光譜帶出放置一個金屬擋片，然后通過在金屬擋片上開細條縫隙，讓特定波長的光透過金屬擋片，而不需要的光則不能透過，從而實現分光，透過金屬擋片的光到達接收單元，從而可以實現對特定信號的采集和轉換。

光柵分光具有效率高，分光準確，雜散光低，波長準確性高的特點，可以實現更高的測量靈敏度和線性范圍，所以被廣泛應用。
